شیشه دوجداره چیست؟
شیشه دوجداره از اتصال دو شیشه بصورت موازی و ایجاد یک فاصله حدود یک سانتیمتری از یکدیگر، ساخته میشود. فاصله بین دو شیشه نیز بایستی با فاصله‌دهنده و چسب مخصوص، غیر قابل نفوذ گردد و با پرکردن گاز آرگون در فضای بین دوشیشه میزان انتقال گرما و سرما و نفوذ سر و صدا به داخل ساختمان به میزان قابل توجهی کاهش می‌یابد.
شیشه‌های دوجداره شرکت آتا درب با مشخصات زیر بصورت کارخانه‌ای یا صنعتی تولید میشوند:
✔️ شیشه‌های تولید کارخانه سهند جام یا اردکان یزد یا فلوت کاوه با گرید A
✔️ تزریق رطوبتگیر یا سیلیکاژل داخل اسپییسرهای آلومینیومی
✔️ استفاده از چسب پلی‌سولفاید و چسب بوتیل درجه‌یک و مرغوب
✔️ تزریق گاز آرگون به میزان حداقل 75% بین دوجداره شیشه
مواد اصلی تشکیل‌دهنده شیشه دوجداره
عنصر اصلی تشکیل دهنده شیشه، سیلیس است. مواد دیگری نظیر سنگ آهک، منیزیم و زیرکونیم بعنوان تثبیت‌کننده در ساختار شیشه استفاده میشود. شیشه، رسانای ضعیفی برای سرما و گرما و الکتریسته است.لذا با توجه به عایق بودن نسبی آن، با فرایند دوجداره یا سه‌جداره کردن شیشه و تزریق گاز آرگون در فضای بین جداره‌ها خواص آن به لحاظ جلوگیری از انتقال حرارت بهبود پیدا می‌کند.
مواد لازم برای تولید شیشه دوجداره عبارتند از: 1- شیشه 2- چسب اولیه یا بوتیل 3- اسپیسر آلومینیومی 4- چسب ثانویه یا پلی‌سولفاید 5- رطوبتگیر شیشه یا سیلیکاژل 6- گاز آرگون و سوپاپ ورودی و خروجی مربوطه
قیمت شیشه دوجداره
در لیست ذیل آیتم‌هایی که در تعیین قیمت نهایی شیشه دوجداره تاثیرگذار است معرفی نموده و لیست قیمت انواع شیشه دوجداره جهت بررسی و مقایسه انواع شیشه تقدیم حضورتان می‌گردد.
- شیشه مصرفی فلوت کاوه(ایران فلوت) درجه A
- چسب های اولیه و ثانویه پلی سولفایدKSS و رطوبتگیر سیلیکاژل KSS
- تولید شیشه ها بصورت صنعتی و با تزریق گاز آرگون به میزان حداقل 75% بین دوجداره شیشه
- ضخامت و رنگ شیشه دوجداره انتخابی در قیمت تاثیر مستقیم دارد.
- انتخاب سکوریت یا معمولی بودن شیشه دوجداره، قیمت شیشه را حدود 2 برابر و بیشتر افزایش میدهد.
لیست قیمت شیشه‌های دوجداره (تیر ۱۴۰۲)
توضیحات: لیست فوق، صرفا جهت مقایسه قیمت انواع شیشه دوجداره با یکدیگر میباشد.
وزن مخصوص شیشه
مقدار دانسیته یا چگالی شیشه بین 2.42 تا 2.52 گرم بر سانتیمتر مکعب متغیر است. مواد تثبیت کننده ای که در تولید شیشه بکار می‌رود باعث تغییر در چگالی شیشه میشود. بطور خلاصه در محاسبه شیشه تکجداره این عدد 2.5 درنظر گرفته می شود و برای شیشه دوجداره نیز با توجه به اضافه شدن وزن اسپیسر و چسب و مواد دیگر در این ساختار از عدد 2.8 برای محاسبه وزن شیشه استفاده میشود.
محاسبه وزن شیشه به صورت زیر است: (لطفا به واحدها دقت شود)
مساحت شیشه (متر) × ضخامت (میلیمتر) × چگالی(2.5) (گرم بر سانتیمتر مکعب)
بعنوان مثال:
وزن یک مترمربع شیشه با ضخامت 10 میلیمتر 25 کیلوگرم است.
وزن یک مترمربع شیشه دوجداره با ضخامت شیشه 4و6 میلیمتر 28 کیلوگرم است.
نکته: چگالی شیشه سکوریت پس از عملیات حرارتی نسبت به شیشه معمولی بیشتر می شود ولی وزن همان شیشه قبل و بعد از سکوریت تغییری نمی‌کند و این تغییر چگالی پس از فرایند سکوریت باعث کاهش نامحسوس در ابعاد شیشه می‌گردد.
ابعاد استاندارد شیشه دوجداره
ابعاد استاندارد شیشه تکجداره حدودا 2 در 3 متر می باشد. ابعاد بزرگتر شیشه، که بنام شیشه‌های جام و جام‌ویژه با طول و عرض 6 در 3.2 متر و ابعاد سفارشی دیگر می باشد. درنظر داشته باشید که شیشه های با ابعاد بزرگ حتما بایستی تحت عملیات حرارتی خاص سکوریت بشود تا استحکام آن بالا برود.همچنین توجه داشته باشید سفارش شیشه‌های بزرگ مستلزم هزینه‌های حمل و نصب چندبرابری نسبت به شیشه‌های با ابعاد کوچکتر هستند.
در طراحی پنجره با شیشه‌های بزرگ در نظر داشته باشید که نوع شیشه بکار رفته در پنجره با توجه ابعاد شیشه‌های بکاررفته بایستی متناسب و استاندارد باشد.
توصیه شرکت اتا درب آبا توجه به تجربه پروژه‌های مختلف، استفاده از جدول میباشد.
انتخاب ضخامت شیشه‌ها و فاصله بین دو شیشه
بطورکلی هرچه ضخامت شیشه دوجداره بیشتر باشد کارایی و راندمان بالاتری در برابر اتلاف انرژی و کاهش آلودگی صوتی خواهد داشت، اما بطور خاص در ذیل مواردی مطرح می‌گردد که بتوانید انتخاب دقیقتری داشته باشید.
انتخاب ضخامت شیشه‌ها:
سه گزینه قابل انتخاب برای شیشه دوجداره عبارتند از : شیشه4-4، شیشه4-6 و شیشه6-6
بهترین انتخاب، استفاده از شیشه دوجداره 4-6 است. طبق تحقیقات انجام شده در ارتباط با کاهش صدا، انتخاب دو ضخامت مختلف برای شیشه دوجداره باعث صداگیری بیشتری به نسبت شیشه‌های دوجداره با ضخامت یکسان شده است.درضمن اینکه شیشه دوجداره 4- 6 استحکام بالاتری نسبت به شیشه دوجداره 4-4 و قیمت پایینتری هم نسبت به شیشه دوجداره 6-6 دارد.
انتخاب اسپیسر یا فاصله بین دو شیشه:
اندازه اسپیسر یا فاصله‌انداز بین 6 تا 16 میلیمتر قابل تغییر است. همانطور که قبلا هم اشاره شد هرچه این مقدار بیشتر باشد کارایی شیشه بهبود پیدا می‌یابد ولی با توجه به انتخاب برند پنجره و طراحی آنها محدود به انتخاب ضخامتهای طراحی شده براساس پروفیل و زهوار آن برند هستیم. بطور کلی اسپیسرهای با ضخامتهای 10، 12و 14 میلیمتر بیشترین استفاده را در شیشه‌های دوجداره دارند.
انواع شیشه دوجداره
شیشه دوجداره ساده
هردو جداره این نوع شیشه از شیشه فلوت ساده شفاف غیررنگی تشکیل شده است.پرکاربردترین نوع شیشه در پنجره‌ها، شیشه دوجداره ساده با ضخامتهای 4 و 6میلیمتر است.

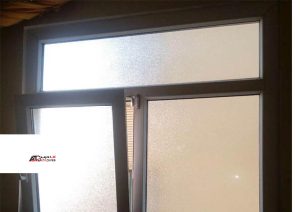

شیشه دوجداره برفی یا مشجر
چنانچه در ساختار شیشه دوجداره یک جداره از شیشه برفی یا سندبلاست و یک جداره هم از شیشه ساده تشکیل شود،آنرا شیشه دوجداره برفی یا مشجر نامگذاری می‌کنند که خصوصیت اصلی این شیشه‌ها این است که سمت مقابل آنها دیده نمی‌شود و برای سرویس‌ها یا برخی اتاق‌های منازل از شیشه برفی استفاده میشود ودر محیط‌های اداری یا عمومی از شیشه سندبلاست یا ساتینا برای لایه مات استفاده میشود.
شیشه دو جداره رنگی
این نوع شیشه از یک جداره رنگی غیررفلکس و یک جداره ساده تشکیل شده است که در مقایسه با شیشه معمولی بخش بیشتری از نور را جذب نموده و از اینرو نور ورودی را کاهش می دهد. شیشه دوجداره دودی و شیشه دوجداره برنز از محبوبترین و متداول‌ترین شیشه‌های رنگی هستند.
شیشه دوجداره رفلکس
این نوع شیشه از یک جداره رفلکس و یک جداره شیشه ساده ساخته میشود. شیشه‌های رفلکس کمی حالت آیینه‌ای دارند و بخش بیشتری از طیف های مختلف نور را باز می تابانند. لایه شیشه رفلکس در سمت بیرونی قرار می‌گیرد ولی سمت قرارگیری جیوه آن می‌تواند در هر دو جهت داخل یا خارج باشد.
نکته مهم : اگر جیوه به سمت خارج قرارداده شود نمای شیشه دوجداره فارغ از رنگ شیشه بیشتر بصورت نقره‌ای یا آیینه‌ای دیده خواهد شد. مزیت این حالت دید کمتر از بیرون به داخل در طول روز خواهد بود و عیب آن هم تضعیف حالت رفلکس شیشه به مرور زمان به دلیل قرارگرفتن مستقیم جیوه در معرض عوامل جوی است.
اگر سمت جیوه شیشه رفلکس به طرف داخل فضای شیشه دوجداره قرارداده شود طبیعتا دوام بیشتری خواهد داشت و حالت آیینه‌ای کمتری به نسبت حالت اول دارد ولی رنگ شیشه دوجداره، جلوه بیشتری خواهد داشت. حالت پیش فرض نیز حالت دوم است مگر در مواقعی که کارفرما تاکید بر استفاده از مزایای حالت اول داشته باشد.
شیشه دوجداره رفلکس سوپرسیلور
این نوع شیشه دوجداره به دلیل مزیت خاصی که دارد با اقبال زیادی روبرو شده‌اند. همانطور که در بالا اشاره شد ایراد شیشه های رفلکس جلوگیری از عبور نور و در نتیجه کم شدن نور محیط داخل هست. ساختار شیشه رفلکس سوپر سیلور بنحوی است که در ضمن اینکه از مزیت رفلکس بودن شیشه بهره می‌برد اما نور ورودی در این شیشه ها کاهش پیدا نمی‌کند و مانند شیشه‌های ساده میباشد.
شیشه دوجداره جورجین‌بار
برای تزیین شیشه های دوجداره، در فضای بین شیشه های دوجداره از پروفیل‌های پلاستیکی یا آلومینیومی با رنگهای مختلف طلایی، نقره‌ای، سفید، مشکی وغیره در اشکال مختلف قرار می‌گیرد که باعث زیبایی نما و پنجره دوجداره میشود. لطفا توجه کنید وجود این قطعات در داخل شیشه دوجداره فقط بخاطر افزایش زیبایی ظاهری است وجنبه ایمنی و کاربری حفاظ ندارد. همچنین وجود این قطعات باعث بهم خوردن ویو و نمای یکدست مناظر مقابل پنجره خواهد شد.
شیشه دوجداره سکوریت
فرایند سکوریت با عملیات حرارتی ودمیدن هوای سرد به هر دو سطح شیشه خام به وجود می آید و باعث استحکام 4 برابر نسبت به شیشه ساده شده ولذا مقاومت آن را در برابر شکستن بالا برده و در صورت شکسته شدن به تکه های کوچک بی ضرر و ایمن تبدیل می‌گردد.
دوعاملی که باعث میشود در ساختار شیشه‌های دوجداره از شیشه سکوریت بجای شیشه معمولی استفاده شود یکی، افزایش استحکام شیشه دوجداره است و عامل مهم دیگر اینست که چنانچه ابعاد شیشه از یک حد استانداردی بالاتر رود بدلیل ایجاد موج و ارتعاش بالا در سایزهای بزرگ و احتمال بروز شکست در آنها بهتر است از شیشه سکوریت در ساختار آن استفاده شود.
برای حصول اطمینان در شیشه‌های بزرگ بهتر است هر دو لایه شیشه از سکوریت و با ضخامت حداقل 6 میلیمتر درنظر گرفته شود.
لطفا در نظر داشته باشید بیشترین کاربرد شیشه سکوریت در ضخامت های 8 و 10 میلیمتر بصورت تک لایه است که در مکانهای شلوغ و پرتردد بکار می‌رود و درهنگام شکست باعث آسیب عابرین نگردد. برای پنجره‌های دوجداره استفاده از شیشه دوجداره با ضخامت 6 میلیمترکفایت می‌کند تا سنگینی شیشه مخصوصا در قسمت بازشوها باعث بهم خوردن ریگلاژ آنها نگردد.
شیشه دوجداره لمینیت
برای افزایش ایمنی شیشه دوجداره، یکی از جداره‌ها را از دولایه شیشه با ضخامت 4 میلیمتر که بین آن یک لایه لمینیت پرس شده است، استفاده میشود.جنس و ضخامت طلق لمینیت در مقدار استحکام و ایمنی شیشه تاثیر بسزایی دارد و توصیه می شود برای تولید این شیشه‌ها از شیشه سکوریت استفاده شود که استحکام شیشه را دوچندان کند.
کاربرد انواع طلق لمینیت در شیشه‌های دوجداره
استفاده از لایه لمینیت غیر از افزایش ایمنی کاربردهای گوناگونی دارد. با انتخاب جنس و ضخامتهای مختلف در لایه لمینیت کاربری‌های متفاوتی خواهید داشت که عبارتند از: شیشه ضدسرقت، شیشه ضد گلوله، شیشه ضداغتشاش، شیشه آکوستیک یا عایق صدا، شیشهLow-e یا عایق انرژی، شیشه‌های سان انرژی و شیشه‌های هوشمند که در مطالب جداگانه‌ای به شرح جزییات آنها می‌پردازیم.
تفاوت شیشه سکوریت و شیشه لمینیت
باوجود اینکه فرایند سکوریت نمودن شیشه، باعث افزایش استحکام و ایمنی شیشه در برابر شکست تا بیش از 4 برابر حالت خام می‌گردد ولی شیشه سکوریت بعد از شکست بصورت دانه‌های ریز از محل خود خارج میشود اما شیشه لمینیت، بعد از شکست شیشه نیز با کمک طلق لمینیت همچنان در جای خود باقی می‌ماند. در نتیجه اگر از شیشه دوجداره کارایی ایمنی و استحکام انتظار دارید استفاده از شیشه سکوریت کفایت می‌کند ولی اگر از شیشه دوجداره کارایی امنیتی یا ضد سرقت بودن نیز انتظار دارید، شیشه سکوریت توقع شما را برآورده نخواهد کرد و حتی از شیشه خام هم عملکرد بدتری خواهد داشت و حتما باید به سراغ استفاده از شیشه لمینیت بروید.

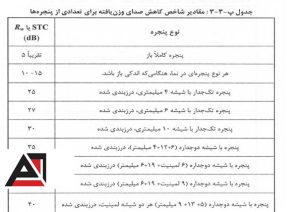

6 نکته مهم درباره انتخاب شیشه دوجداره و رفع مشکل صدا
یکی از مهمترین دلایل دوجداره کردن پنجره‌ها یا تعویض پنجره‌های قدیمی رفع مشکل ورود صدا به داخل آپارتمان است که گاهی این مشکل به حدی غیرقابل تحمل میشود که منجر به تعویض محل سکونت افراد می‌گردد. در ادامه مطلب راهکارهایی جهت انتخاب شیشه دوجداره مناسب و پاسخ به سوالات متداول درباره رفع این مشکل خواهیم داشت.
-

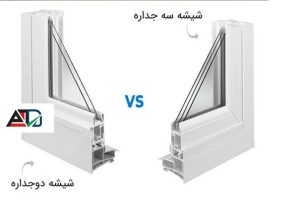

نصب شیشه سه‌جداره بجای شیشه دوجداره:
اگر در یک محله شلوغ، ساکن هستید و انتظار شما کاهش صدا به بیشترین میزان ممکن است، پیشنهاد میشود از شیشه سه‌جداره بجای شیشه دوجداره استفاده نمایید.البته با انتخاب شیشه سه‌جداره، به دلیل سنگین شدن بازشوهای پنجره، احتمال افت لنگه‌ها بالا می رود و احتمالا نیاز به ریگلاژهای متوالی باشد. این مشکل نیز با طراحی و ساخت استاندارد بازشوها و یا استفاده از شیشه لمینیت دوجداره قابل رفع میباشد.
-
آیا دلیل عدم کاهش صدا در پنجره‌ها به علت نداشتن گاز آرگون در شیشه دوجداره است؟
متاسفانه این موضوع یک باور غلط است که بین برخی از همکاران ترویج شده است. کاربرد واقعی گاز آرگون در شیشه دوجداره برای کاهش اتلاف انرژی است. به دلیل اینکه ضریب انتقال حرارت گاز آرگون پایینتر از هوا است لذا در مجموع شیشه دوجداره را تبدیل به عایق بهتری می کند. تاثیر ثانویه گاز آرگون در شیشه دوجداره اینست که برخلاف اکسیژن موجود در هوا که امکان رشد و نمو باکتریها را بین دوشیشه فراهم می کند و باعث کدرشدن فضای بین دو شیشه می‌گردد، وجود گاز آرگون باعث جلوگیری از رشد باکتریها می گردد.
-

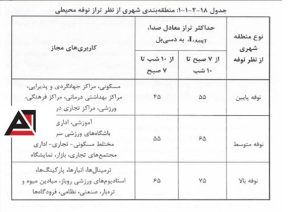

آیا صدای محیط بیرون، بعد از دوجداره یا سه جداره کردن پنجره، کاملا قطع خواهد شد؟
جواب اینست که صداهایی مانند صدای موتور سیکلت، کامیون، بوق ماشین و نظایر آن که حجم صدای بالای 75 تا 80 دسیبل دارند، قطع نمی‌شود ولی با توجه به کاهش 35 تا 45 دسیبلی حجم صدا توسط شیشه‌های دوجداره و سه جداره، شدت صدا گرفته میشود و در داخل منزل آرامش خواهید داشت.
-
چرا صدا کاملا قطع نمی‌شود؟
شاید با این مشکل مواجه شده باشید که صدای تلویزیون و یا صحبت همسایگان و مهمانان آنها خصوصا در ساعات خلوت شنیده میشود. وقتی صدا از چند لایه مصالح با ضخامت حدود نیم متر از کف یا سقف و یا از حدود 30 سانت دیوار جانبی همسایه‌های مجاور، عبور می‌کند دور از انتظار نخواهد بود که از دو یا سه لایه شفاف شیشه هم عبور کند و قطع نگردد.
-
هیچ روشی برای قطع صدا وجود ندارد؟
روشی که بیشتر در بیمارستان‌ها مرسوم است استفاده از دوپنجره دوجداره با فاصله 40 تا 60 سانتیمتر از یکدیگر است که البته نیاز است از قبل مکان مناسب برای نصب دو پنجره در کنار هم فراهم شده باشد. روش دیگر که در کنار برخی اتوبانهای شوغ بکار گرفته شده، استفاده از یک دیواره قوسی شکل در کنار اتوبان برای جلوگیری از ورود بخشی از صوت به آپارتمانهای مجاور اتوبان ایجاد شده است که اگر با نصب یک پنجره سه‌جداره استاندارد همراه شود، موج عبوری از دیواره کنار اتوبان، توسط پنجره مهار میشود.
راهکار دیگری برای کاهش صدا وجود دارد؟
راهکارهایی وجود دارد که برخی از آنها قابل انجام است و برخی از آنها قبل از ساخت و طراحی بایستی انجام شده باشد و قابل تغییر نیست.
✔️ انتخاب پروفیل های پنج محفظه‌ای بجای پروفیل‌های 3 یا 4 محفظه‌ای
✔️ لزوم درزبندی کامل و فشرده در قسمتهای بازشوها
✔️ استفاده از پرده ضخیم
✔️ محل اتاق‌های خواب در پشت ساختمان و در سمت مخالف منبع تولید صدا طراحی شود.

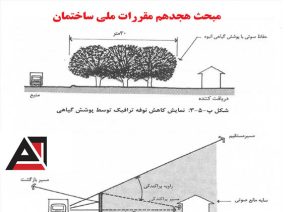

✔️ استفاده از پوشش گیاهی، مخصوصا درختان بلند و دیوار بدون منفذ ما بین منبع تولید صدا و پنجره‌ها که البته در طبقات پایینی کاربرد دارد.
✔️ اگر نسبت به صدا حساس هستید از انتخاب مکانهایی که محل رفت و آمد موتورسیکلت یا کامیون است و یا در مسیر سربالایی تندی قراردارد حتی الامکان دوری کنید.
بخار گرفتن و تعریق شیشه دوجداره
بطورکلی این پدیده در فصول سرد سال به علت وجود رطوبت و بخار در محیط و وجود اختلاف حرارت زیاد بین محیط داخل و خارج اتفاق می‌افتد.این پدیده در دوحالت اتفاق می‌افتد که در ادامه مطلب به تشریح آن پرداخته میشود.
حالت اول: فضای داخلی شیشه دوجداره دچار بخارگرفتگی یا تعریق شده است.
بخار بین شیشه دوجداره معمولا در اثر وجود ایراد در آببندی یا خرابی قاب پنجره است. هنگامی‌که آببندی بین دو شیشه به‌درستی انجام نشده یا به‌مرور زمان آسیب دیده باشد، هوای مرطوب ممکن است وارد فضای بین شیشه‌ها شود. این هوای مرطوب می‌تواند در بین دو شیشه، بخار تشکیل دهد. بخار، بین شیشه‌ها محبوس میشود و حذف یا رفع آن را بدون مداخله حرفه‌ای دشوار است. در چنین مواردی، ممکن است لازم باشد که کل شیشه دوجداره تعویض شود. البته خاطر نشان میشود در اطراف شیشه‌های دوجداره استاندارد مقداری رطوبتگیر ذخیره شده است که این باعث حذف بخار داخل شیشه برای بار اول میشود ولی اگر بخار گرفتگی تکرار شد باید برای این مشکل فکری کرد.
چنانچه ایرادی در فرایند چسب اولیه و ثانویه پلی سولفاید باعث عدم آببندی بین دو شیشه بگردد، امکان نفوذ آب و یا بخارآب از آن ناحیه به فضای داخلی شیشه دوجداره هست. اگر مقدار نشتی جزئی باشد توسط ماده رطوبت گیر یا سیلیکاژل جذب می‌گردد ولی اگر مشکل برطرف نشد این شیشه اشکال دارد و بایستی تعویض گردد.
بایستی توجه نمود آببندی شیشه دو جداره همیشگی نیست و فرسودگی پنجره به دلیل گذشت زمان و حتی مواد شیمیایی‌ای که هنگام تمیز کردن شیشه استفاده میشود، می تواند باعث از بین رفتن چسبهای آببندی موجود در پنجره دوجداره شود.
حالت دوم: روی سطح شیشه دوجداره دچار بخارگرفتگی شده است.
علت ایجاد بخار روی سطح شیشه مربوط به رطوبت بالای هوای داخل میباشد که باعث ایجاد پدیده میعان می‌گردد. این پدیده که در شیشه اتومبیل ها نیز اتفاق می افتد ارتباطی با کیفیت شیشه دوجداره ندارد.
سطح داخلی پنجره دوجداره مانند سطح بیرونی آن، ممکن است به‌دلیل چگالش، بخار بگیرد. شیشه داخلی معمولا سردتر از دمای اتاق است، به‌خصوص در هوای سرد. هنگامی‌که هوای گرم و مرطوب داخل اتاق با سطح سرد شیشه داخلی تماس پیدا می‌کند، رطوبت موجود در هوا به‌صورت قطرات آب درمی‌آید و باعث بخار گرفتن شیشه دوجداره میشود. این اتفاق در مناطق با رطوبت بالا یا خانه‌هایی که تهویه ناکافی دارند، بیشتر اتفاق می‌افتد. برای کاهش بخارگرفتن سطوح داخلی شیشه دوجداره، حفظ تهویه مناسب در اتاق و کنترل سطح رطوبت بسیار مهم است.
برای رفع این مشکل می‌توانید از از محلول مه خشک‌کن استفاده نمایید. این محلول می‌تواند به حذف رطوبت و بخار بین شیشه دوجداره کمک کند. محلول مه خشک‌کن معمولا روی ناحیه آسیب‌دیده اسپری و خشک میشود. برای استفاده از این محلول و دریافت بهترین نتیجه، توصیه میکنیم دستورالعمل‌های ارائه‌شده توسط سازنده را دنبال کنید. اگر محلول مه خشک‌کن در دسترس نبود می‌توانید با دیدن این فیلم آموزشی مشکل را برطرف نمایید.

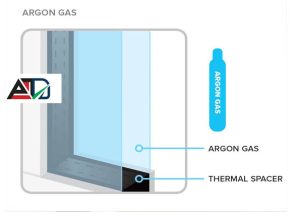

چرا در شیشه های دوجداره از گاز آرگون استفاده میشود؟
تولید شیشه ها بصورت صنعتی و با تزریق گاز آرگون به میزان حداقل 75% بین دوجداره شیشه صورت می‌گیرد.گاز آرگون در غلظت بالا باعث افزایش عایق حرارتی و سلامت شیشه در درازمدت میشود. تاثیر واقعی گاز آرگون کاهش اتلاف انرژی از طریق رسانش است. زیرا ضریب انتقال حرارتی گازهای خنثی و سنگین تر از هوا ، پایینتر است.
در یک شیشه دوجداره همواره باید بین دو لایه شیشه ، هوا یا گاز با فشاری مساوی با فشار هوای محیط موجود باشد زیرا در غیر اینصورت ، در اثر اختلاف فشار، شیشه ها تاب برداشته ویا می شکند. علاوه بر این یک گاز مناسب میزان ایزولاسیون حرارتی شیشه را نیز افزایش میدهد و از مصرف انرژی سرمایشی و گرمایشی ساختمان می‌کاهد.
آزمایشهای مختلفی بر روی چندنوع گاز انجام گرفته تا بتوانند به درستی مناسبترین گاز را برای یک شیشه دوجداره پیدا کنند. گازهائی که مورد آزمایش قرار گرفتند عبارتند از : نیتروژن رطوبت گرفته شده ، فلوئورو کربنها ، دی اکسید کربن ، آرگون ،گزنون و کریپتون. نیتروژن بر میزان ایزولاسیون حرارتی شیشه تاثیر زیادی ندارد . فلوئور و کربنها در برابر نور خورشید پایدارنبوده وبه مروز زمان باعث بروز لکه های مات و رنگی بر سطح شیشه میشوند. دی اکسید کربن یک گاز اسیدی است و با گذشت زمان با اسپیسر و پوششهای شیشه واکنش میدهد. مناسبترین گزینه ، گازهای آرگون ، گزنون و کریپتون هستند. این گازها بسیار پایدارند. نور خورشید بر این گازها اثری ندارد.
این گازها به علت خنثی بودن ، هیچ واکنشی با اسپیسر انجام نمیدهند.همچنین قابلیت انتقال حرارت در آنها پائین است و میزان ایزولاسیون حرارتی شیشه را افزایش میدهند. آرگون در مقایسه با کریپتون و گزنون از فراوانی بیشتری در طبیعت برخوردار است و بالطبع استفاده از آن بسیار اقتصادی تر میباشد. ویژگی دیگر گاز آرگون علاوه بر ارزان بودن ، غیر سمی بودن آن است. حدود ۱% از هوائی را که تنفس میکنیم از گاز آرگون تشکیل می شود. بنابراین اگر یک شیشه دوجداره بشکند یا گاز از درون آن نشت کند هیچ خطری برای ساکنین محسوب نمی شود. گازهای کریپتون وگزنون بسیار گران بوده واستفاده از آنها مقرون به صرفه نیست.

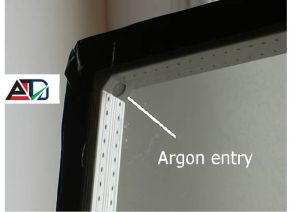

تشخیص وجود گاز آرگون در شیشه دو جداره
امکان اندازه گیری غلظت گاز آرگون در محل پروژه با تجهیزات مخصوص اندازه‌گیری امکانپذیر است.
یکی دیگر از روشهای تشخیص وجود گاز آرگون سوپاپ های گاز موجود در شیشه دوجداره جهت پنجره upvc می باشد، زیرا قیمت تمام شده این سوپاپ ها و تعبیه آنها در شیشه دوجداره از قیمت تزریق گاز آرگون در هر مترمربع بیشتر می باشد. به منظور جلوگیری از خروج گاز آرگون در شیشه دوجداره حتما باید از اسپیسرهای یکپارچه استفاده کرد ، لذا شیشه طی ۲ مرحله اولیه و ثانویه توسط چسب های بوتیل و پلی سولفاید مخصوص و با برند مناسب ، عایق بندی می شوند، در این حالت است که شیشه دوجداره پنجره upvc کاملاً عایق خواهد بود و گاز آرگون تزریق شده خود را از دست نمی دهد و به خوبی عمل به عنوان عایق حرارتی و صوتی عمل خواهد کرد.
برخی باورهای نادرست درباره شیشه های دوجداره
نظر به اهمیت مطالب ذیل، منبع مطالب این بخش، از سایت شرکت ونوس شیشه با توجه به اعتبار و سابقه این شرکت در بخش تولید، صادرات، تحقیقات و پژوهش انواع محصولات شیشه‌ای میباشد.
تاثیر گاز آرگون بین دولایه در شیشه دوجداره چقدر است؟
اغلب خريداران شيشه دوجداره هنگام خريد شيشه بر اين نكته اصرار دارند كه آيا بين دو لايه شيشه گاز آرگون تزريق مي شود يا خير ؟ و حتي از شيوه چگونگي حصول اطمينان از تزريق گاز بين شيشه ها پرسيده مي شود.
دو جداره كردن باعث افزايش ويژگي عايق بودن شيشه ها مي شود اما واقعيت اين است كه بر طبق مطالعات انجام شده وجود گاز آرگون در ميان دو لايه شيشه در مقايسه با هوا تنها باعث افزايش W/m²*K° 0.2 بر مقدار U-Value مي شود و بر ميزان ايزولاسيون صوتی نيز هيچ تاثيری ندارد. متاسفانه برخي از توليد كنندگان محترم نيز بر اين نگراني مشتريان دامن زده و وجود گاز آرگون را يكي از مزاياي مهم شيشه دوجداره بر مي‌شمارند.
وجود خلاء در حد فاصل جداره ها
باوری نادرست که ار نظر علمی هم ممکن نیست . زيرا تفاوت فشار گاز بین دوجداره وفضای بیرون موجب تاب برداشتن شیشه می شود، همچنین اگر فشار گاز بین دو شیشه از فشار هوای بیرون بیشتر باشد نیز، شیشه تاب برمی‌دارد .
اگر گاز آرگون مابین جداره‌ها تزريق شود، در سطح شیشه عرق به وجود نمی آید
تاثیر واقعی گاز آرگون کاهش اتلاف انرژی از طريق رسانش است .زيرا ضريب انتقال حرارتی گازهای خنثی و سنگین تر از هوا ، پائین تر است . بنابراین انتقال حرارت در چنین شیشه دو جداره ای کمتراست .بطور کلی با دوجداره کردن اصولی و استفاده از چسب های اولیه و ثانويه به صورت اتوماتیک که امکان نفوذ هوا را به محفظه بین دوجداره سد کند ، احتمال تعرق شیشه دوجداره فوق العاده ضعیف می شود . شاید منشاء این باور را بتوان به تولیدات کارگاهی دستی نسبت داد که عموما در آن ها امکان دوجداره سازی به شیوه اصولی و تزريق گاز های خنثی و آب بندی مناسب وجود ندارد . در واقع آنچه که موجب میشود در شیشه های دو جداره ای که به صورت اتوماتیک تولید میشود تعرق در سطح شیشه صورت نگیرد وجود مواد رطوبت گیری است که درون Spacer یا فاصله انداز قرار دارد. امکان استفاده از مواد رطوبتگیر در شیشه‌های دوجداره ای که به صورت دستی تولید میشود، وجود ندارد. همچنین آب بندی کامل شیشه نیز به صورت دستی میسر نمی‌باشد.
مقدار گرمای ناشی از رسانش شیشه نسبت به گرمای تابشی
نكته ديگري كه ذهن دست اندر كاران محترم بخش ساختمان را به خود مشغول كرده U-Value يا ضريب تبادل حرارتي شيشه هاست درصورتیکه مقدار انرژي گرمائي SC يا Shading Coefficient يا ضريب سايه روشن كه از طريق تابش وارد فضاي داخل میشود طبق فرمولهای انتقال حرارت، بسیار بیشتر از مقدار انتقال گرما از طریق رسانش است.
این موضوع بيانگر نقش بالا و بسيار مهم SC بر عملكرد ايزولاسيون حرارتي شيشه هاي دو جداره در مقايسه با U-Value است. براي رسيدن به SC پائين بايستي پوششهاي خاص بر سطح شيشه اعمال شود . همچنين رنگ شيشه ها نيز بر اين كميت تاثير مستقيم دارند. شيشه هاي سبز پائين ترين SC را دارند.
